5 Хитающих способов использовать слоты M.2, которые не имеют ничего общего с хранением

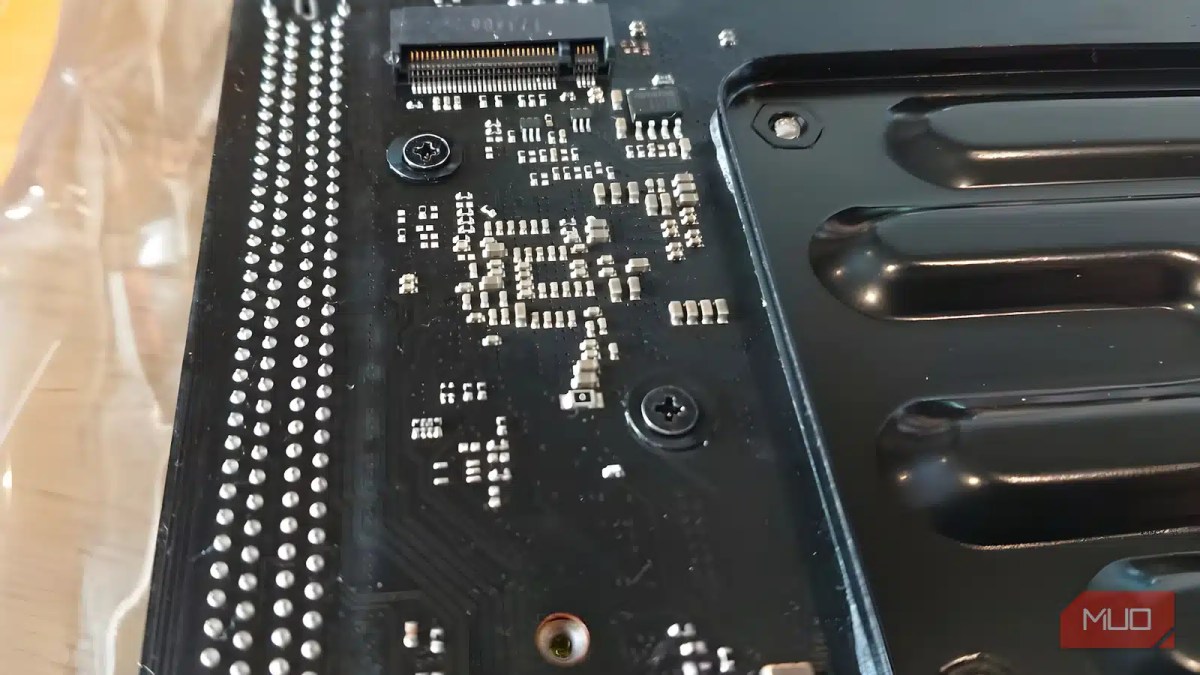

При создании или модернизации компьютера легко воспринимать слоты M.2 как должное. Большинство людей смотрят на это, предполагают, что это только для хранения, и они продолжаются. Но этот небольшой разъем гораздо интереснее, чем кажется. Слот M.2, представленная среди более крупных и более очевидных компонентов материнской платы, является одним из тех скрытых элементов компьютерного дизайна, которые тихо обеспечивают невероятную гибкость.
Правда в том, что M.2 никогда не был разработан для одной цели. Это стандарт, предназначенный для охвата широкого спектра вариантов, и, следовательно, стал чем -то вроде пустого холста для производителей оборудования, специалистов и энтузиастов. Если вы когда -либо смотрели пустой слот M.2 и думали: «Ну, это потери на месте», вы можете быть недооценены.
Обновить Wi-Fi и Bluetooth
Одним из самых умных способов использования слота M.2 является Чтобы повысить беспроводную эффективность вашего компьютераS Многие ноутбуки и настольные компьютеры включают в себя слот M.2 Key E или A/E для сетевых модулей, и хорошая новость заключается в том, что эти карты почти всегда объединяют Wi-Fi и Bluetooth на одной плате. Вы можете заменить карту современной версией (например, модуль Intel AX200, AX210 или модуль на основе Qualcomm), чтобы получить поддержку Wi-Fi 6/6E и новые версии Bluetooth. Эти модули 22 × 30 мм (2230) подключены через PCIe (или, на некоторых платформах Intel, через CNVI / CNVIO2) для облегчения установки.
Преимущества выходят за рамки основных показателей скорости, хотя достижение 2 Гбит / с само по себе впечатляет. Вы получаете более плавную работу в оживленных сетях, нижних играх и звонках и доступе к группе 6 ГГц, где перегрузка минимальна. Что касается Bluetooth, более новые версии (5,2 и выше) предлагают более надежную потоковую передачу звука, повышенный диапазон и улучшенную общую стабильность соединения.
Добавить модем 4G или 5G LTE
Потому что ваш компьютер также заслуживает SIM -карты.
Другой способ творческого использования неиспользованного слота M.2 — это Добавление сотового модема, который практически обеспечивает ваш компьютер встроенный в мобильную широкополосную связьS эти карты, обычно в формате клавиши M.2 B или BM, содержат беспроводные сети 4G LTE или 5G, интерфейс SIM и антенные разъемы в компактном модуле. После установки и в сочетании с правильными антеннами ваш компьютер может подключаться непосредственно к сетям ячейки, не полагаясь на горячую точку или USB -ключ. Популярными вариантами являются Sierra Wireless EM7455 (часто продается под различными брендами, такими как Mugast) и универсальные адаптерные доски M.2 (NGFF) Ключ B к мини-PCI-E, которые добавляют SIM-слот.
Доступная производительность зависит от модуля, условий сети, спектра и настройки антенны. Многие модули, предложенные LTE, уже обеспечивают сотни мегабит в секунду, и хорошие модули 5G (в условиях благоприятного сигнала) могут приближаться и превышать скорости гигабитов. Лакота также короче телефонной тетрии, что делает его солидным вариантом для удаленной работы или доступа в Интернет в местах, где нет Wi-Fi.
Экспериментируйте с графическими параметрами M.2
Да, вы можете поместить там графический ускоритель.
Я почти слышу, как вы спрашиваете, действительно ли вы можете использовать графический ускоритель через M.2. Ну, немного, но не ожидайте чудес.
Фактически, существуют графические ускорители, специально разработанные для форм-фактора M.2, хотя они предназначены в основном для встроенных и промышленных систем, а не для игровых платформНапример, ASROCK M2_VGA — не что иное, как обычный контроллер дисплея с портом VGA. Этот продукт демонстрирует, что идея работает, но она далеко не достаточно мощная, чтобы справиться с современными играми.

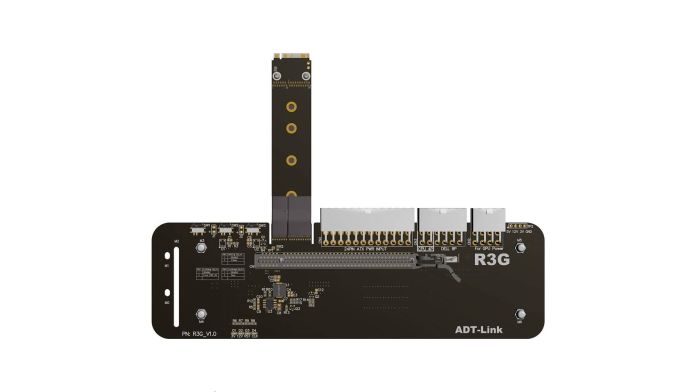

Если вы готовы принять участие в мастерстве, вы можете использовать адаптеры M.2-To-PCIE Riser для таких компаний, как ADT Link, для подключения настольной видеокарты через слоты M.2 X4. Конфигурация работает, но ширина с ограниченной частотой по сравнению с полным слотом PCIe X16 приводит к значительному снижению производительности, особенно при высоких графических нагрузках и при высоких разрешениях. Чтобы работать, слот M.2 должен поддерживать PCIe, а не только SATA, иметь соответствие между булавками и требованиями к мощности, и адаптер должен выполнить эту задачу. Это скорее умное обход правил для специалистов, чем практическое решение для ежедневного использования.
Карты Ethernet
Кабели все еще иногда распространены.
Вы можете использовать слоты M.2 для обновления Ethernet в вашей системе, установив внешнюю сетевую карту (NIC)S эти компактные модули обычно работают на соединении PCIE X1 и вписываются в слоты M.2, помеченные как A, E или B+M/M, в зависимости от конфигурации проводки материнской платы. Несмотря на их небольшой размер и более низкое потребление энергии, они могут предложить полные соединения RJ-45 или оптические/SFP. Например, Delock продает конвертер M.2 B+M на основе чипсета Intel I225V, который обеспечивает 2,5 GBE на стандартной витой кабельной паре. Другим вариантом является модуль MEC-LAN-2631I, который использует контроллер Intel I226 для обеспечения 2,5 GBE через линию PCIE X1.
Важно проверить совместимость перед установкой любой из этих карт. Слот M.2 должен фактически поддерживать PCIe, а не только SATA и USB, и физическое расположение должно соответствовать сетевой карте, которую вы планируете использовать. Вам также понадобится практичный способ пройти и установить внешний RJ-45 или оптический разъем, независимо от того, включает ли он кронштейн, кабель или другое решение адаптера.
Поверните один слот M.2 для нескольких устройств SATA
Можно использовать адаптеры RAID M.2-To-SATA, которые делят интерфейс M.2 PCIE на один или несколько портов SATA, обеспечивая основную логику RAID, такую как RAID 0, RAID 1 или JBOD. Например, Startech предлагает «M.2 SATA RAID Controller Card», которая поддерживает два слота SATA M.2, а также два порта SATA, и имеет встроенные функции аппаратного рейда.
Тем не менее, эти адаптеры доступны с важными ограничениями. Их производительность в значительной степени зависит от чипсета контроллера и обслуживания драйверов и почти всегда вносит дополнительные нагрузки относительно ширины ремня и задержки. В результате вы не должны ожидать такой же эффективности или надежности, что и ваш собственный порт SATA или полную рейдовую карту. Совместимость также зависит от хост -системы. M.2 Слот должен быть в состоянии обеспечить необходимые сигналы PCIE и ширину полосы частот, а сам адаптер должен соответствовать правильным требованиям и физическим размерам.
M.2 Ваш слот больше не только для SSD
В следующий раз, когда ваш взгляд попадет в пустой слот M.2, не записывайте его как мертвое тело. Посмотрите на это как открытое приглашение. Это дверь для формирования вашего оборудования в чем -то, что полностью, по вашему вкусу, благодаря одному из самых адаптивных небольших разъемов, скрывающихся на компьютерах.
