Мини-боец для REB и воздушная защита. Лампа с ладонивой блокирует радары примерно в милях
Китайские инженеры объявили о разработке крошечной лампы беговой дорожки (TWL), которая может радикально изменить возможности электронных систем войны и современных радаров. Этот специальный тип вакуумной электронной лампы используется для улучшения радиочастотных сигналов в микроволновой печи и давно считается ключевым элементом радиолокационных систем и спутниковой связи. Основная характеристика лампы беговой дорожки (LBV) состоит в том, что электромагнитная волна взаимодействует с электронным пучком вдоль всей длины спирали, которая обеспечивает большую ширину полосы пропускания и высокой эффективности.

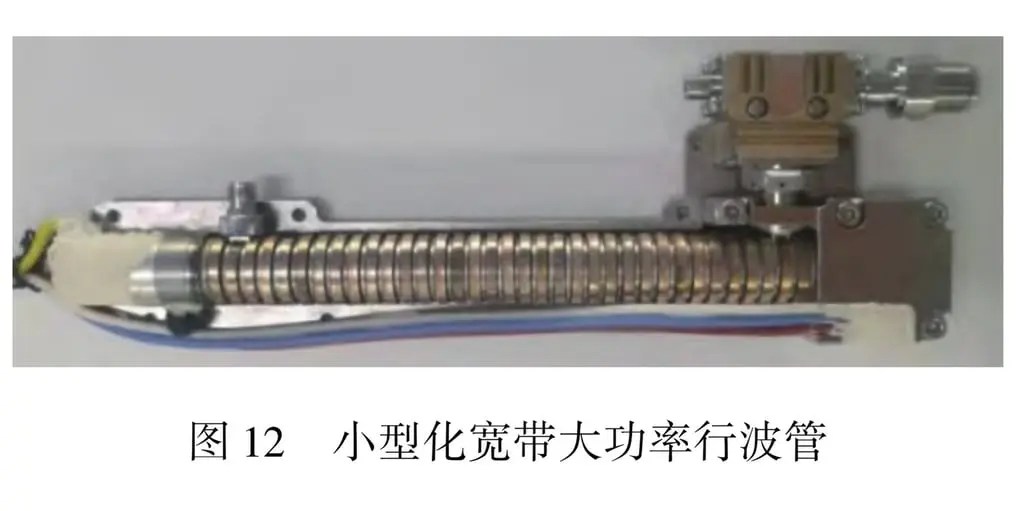

Долгое время широко распространенное внедрение LBV было предотвращено их размеромТехнически было трудно интегрировать сотни и тысячи таких модулей в поэтапные антенные решетки. Тем не менее, китайские специалисты преуспели Чтобы уменьшить размер мощного LBV Series X-Ku до 20 миллиметров в высоту, что составляет менее половины толщины западных аналоговS Согласно среде, новая лампа сопоставима по размеру с пистолетом и до сих пор способна усилить микроволновые импульсы в диапазоне от 8 до 18 гигаков, обеспечивая более 500 Вт мощности через тонкие спиральные проводники.
Структурно Лампа на беговой дорожке представляет собой цилиндр с электронной винтовкой, образующая катод, анодные пластины, коллектор и спираль (или резонаторная система). Входной радиочастотный сигнал подается на один конец спирали, а повышенный сигнал получается с противоположного конца. Чтобы увеличить время взаимодействия между электронным пакетом и электромагнитным полем, SO -наз. Медленная структура-наиболее распространенной являются спираль и система подключенных резонаторов. Эти решения позволяют «адаптировать» скорость распределения поля до скорости электрона, что имеет решающее значение для эффективного усиления.
Развитие руководило осуществлением Ши Сьючун Институтом вакуумной электроники Пекина, входящей в корпорацию китайской группы технологий электроники. В июне исследовательская группа опубликовала результаты в рецензируемом журнале Vacuum Electronics. В статье подчеркивается, что Китай добился значительного прогресса в области миниатюрного LBV — повышенная мощность, мощность и эффективность увеличились.
Для лабораторных испытаний новый LBV демонстрирует 185 × 30 × 20 мм с выходом 549 Вт, усиление 26 дБ и динамическую эффективность электронной передачи луча более 97% по всему диапазону. Эти параметры обеспечивают значительное увеличение объема и точности обнаружения в системах воздуха и противоракетной защиты. В то же время, эффективность подавления и радиус электронных систем с несколькими автоматами значительно повышаются.
Авторы этой научной работы отмечают, что в фазанских антенных решетках число излучающих элементов измеряется сотнями и даже тысячами, и это размеры LBV, которые непосредственно влияют на критические параметры системы — от боковых полос диаграммы радиации до общей массы и способности устанавливать различные платформы. Миниатюризация и повышение эффективности означают, что такие модули могут быть интегрированы в современные поколения многофункциональных систем, включая системы спутниковой связи и радары с высоким уровнем раза.
Таким образом, события китайских инженеров не только демонстрируют технологическую независимость страны в области вакуумной электроники, но и открывают путь к созданию более мощных и компактных электронных систем войны, способных обеспечить стратегическое преимущество в военном конфликте.
