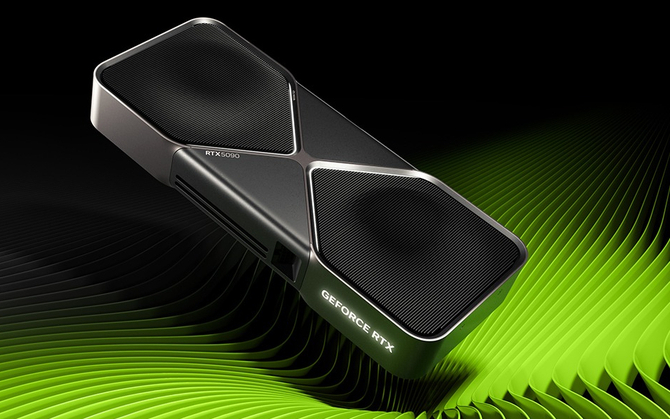

NVIDIA GEFORCE RTX 5090 — Источником проблем является не просто разъем 12V -2×6. Случай более сложный

Недавно он хвастался в сети-первый случай плавления разъема 12V-2×6 в графической карте Nvidia Geforce RTX 5090 Edition Edition, вызванной лавиной спекуляции. Der8auer решил исследовать тему, и теперь в Интернете благодаря фактически, что появилось подробное обсуждение причин этой проблемы. К сожалению, выявленные факты ставят технические решения производителя в чрезвычайно неблагоприятный свет.

Появилось подробное обсуждение проблем с разъемом 12VHPWR и 12V-2×6 в графических картах NVIDIA GeForce RTX 5090 и GeForce RTX 4090.

NVIDIA GEFORCE RTX 5090 — была диагностирована возможная причина разъема 12V -2×6. Выводы не оптимистичны

Недавно в Интернете появился первый случай плавления разъема в графической карте Nvidia Geforce RTX 5090 Founders Edition, который побудил Der8auer рассмотреть дело. Немецкий энтузиаст обнаружил, что его копия карты заняла до 24 лет и через одну пару кабелей в разъеме 12V-2×16, в то время как другие пары привели только 2 А. Такая непропорциональна в распределении токов привела к значительному увеличению температура как на проводах, так и на разъеме, что в конечном итоге привело к плавильным заглушкам. Хотя Der8auer не указывал на четкую причину проблемы, эта тема была более точно проанализирована с помощью фактического хардкорного разгона, который объяснил, что проблема не только в самом соединителе, но и в его реализации на печатной плате.

PCB — NVIDIA GEFORCE RTX 3090 TI Founders Edition

NVIDIA подготовила прототипы GeForce RTX 4090 и карт GeForce RTX 5090 с несколькими разъемами 12VHPWR

На данный момент я хотел бы предупредить, что объяснение довольно техническое, но я постараюсь представить его самым простым способом. Чтобы понять эту проблему, вы должны вернуться ко времени построения видеокарт из семейства RTX 3000, где модели основателей Edition имели разъемы 12VHPWR и нереферентные стандартные конструкции 6- и 8-контактные разъемы. Например, давайте возьмем GeForce RTX 3090 TI с 450 Вт и оснащенным тремя 8-контактными разъемами. Каждый разъем предоставил три пары из 12 в линии снабжения, которые в общей сложности давали девять таких линий. В идеальной ситуации каждая из этих девяти линий проводила электроэнергию равномерно, что давало около 4 и на каждой линии. Тем не менее, реальность редко совершенна, и различия в нагрузке на отдельные линии являются нормой. Несмотря на это, это была не такая большая проблема-даже с потерей двух линий электропередачи от одного 8-контактного разъема, можно все равно обеспечить 12,5 А, что не приводило к плавильным разъемам, хотя здоровая ситуация не была и не является и не Полем

NVIDIA подготовила прототипы GeForce RTX 4090 и карт GeForce RTX 5090 с несколькими разъемами 12VHPWR

В критических ситуациях, когда разъем не был подключен или не было контакта с контактом, графическая карта либо не запускалась, либо ограничивала свою мощность. Это было связано с контроллером мощности, который был обнаружен из -за отсутствия мощности в одном из трех отдельных участков с низким сопротивлением прокладки 2 Ом. Стоит добавить, что эти резисторы играют ключевую роль — они каким -то образом заставляют поток тока через определенные схемы, что позволяет контролировать и распределять ток во всем источнике питания. Несмотря на внедрение разъема 12VHPWR, реализация раздела Power в RTX Cards 3090 Ti Founders Edition оставалась в значительной степени неизменной. Разъем был разделен на три секции, соответствующие индивидуальным шунтирующим резисторам, что позволило получить более точное управление питанием. В ситуации, когда половина линии электропередачи прекратилась, до 200 Вт может быть предоставлена ​​одной линией (хотя в случае GeForce RTX 3090 TI было максимум 150 Вт). Такая ситуация, хотя и нездоровая для системы, не привела к повреждению.

NVIDIA GEFORCE RTX 5090D — Первые случаи сбоя карты появились после установки новых драйверов

В случае, если только один раздел снабжения, карта не запустилась. Однако, если слишком много электричества начало проходить через одну из секций, контроллер мощности смог обнаружить его на основе схем с резисторами из -за сделка. Благодаря этому он мог бы сбалансировать нагрузку, переключив несколько модулей VRM (регулятор модуля напряжения) на другие разделы. Это решение эффективно предотвращало критические повреждения, но не устраняло проблему полностью. В текущем распределении в рамках единого раздела 12VHPWR все еще могут быть осваивания. Этот тип дисбаланса является результатом основного принципа электричества, который всегда выбирает схему с наименьшим сопротивлением (сопротивление). Тем не менее, эти освоения были настолько малы, что они не нанесли физического повреждения разъемы и были нормальными.

PCB — NVIDIA GEFORCE RTX 4090 EDITIO

NVIDIA GEFORCE RTX 4090, охлажденный кондиционером воздуха, достигает очень низких температур. Нет, это не дурак апреля …

Ситуация радикально изменилась на видеокартах GeForce RTX 4090, где была упрощена строительство электроэнергии за разъемом 12VHPWR. Все линии электропередачи физически соединены сразу за контейнером, и только от этого места ток становится параллельным двумя шунтирующими резисторами к секции VRM. Такое изменение означает, что контроллер мощности больше не различает три отдельных секция мощности, как это было с предыдущими видеокартами, но «видит» целое как одна большая линия питания. Это упрощение полностью устраняет вероятность балансировки токов между отдельными участками разъема 12VHPWR и 12V-2×6. В результате, даже если 50 А. Ток протекает через одну вену (что является экстремальным, но возможным случаем), графическая карта не будет принимать никакой защитной реакции. В нормативных условиях ток должен составлять около 8 A по одной паре поставки, но, как показал Der8auer, он может фактически достигать 24 A, что значительно превышает значения, считающиеся безопасными и приводит к плавлению разъемов.

Nvidia официально признает, что будут проблемы с доступностью GeForce RTX 5090. MSI перемещает американскую премьеру карт

В случае издательских издателей GeForce RTX 5090, проблема была еще более углублена на наличие только одного шунтированного резистора. Как и в предыдущем случае, линии электропередачи с наименьшим электрическим сопротивлением захватывают самый большой поток тока, что может привести к перегрузке. Результатом является перегрев проводов, которые в крайних случаях могут вызвать ухудшение и физическое повреждение разъемы. Партнеры AIB NVIDIA, такие как ASUS, используют дополнительные шунтирующие резисторы для каждой линии электропередачи из разъема 12V-2×6, но в конце концов они все связаны друг с другом. Это обеспечивает какой -либо мониторинг гнезд, что означает, что программное обеспечение может информировать нас о проблемах с энергетикой, но не полностью защищает нас. В целом также объясняется, почему некоторые производители карт, не являющиеся ссылками, используют термопаты на разъемах питания. Скорее всего, это процедура для программного обеспечения, чтобы иметь возможность заранее информировать пользователя о проблеме до того, как произойдет необратимый ущерб.

PCB — NVIDIA GEFORCE RTX 5090 EDITIO

NVIDIA GEFORCE RTX 5080 и GEFORCE RTX 5090 — НЕ -referencient ASUS ROG Астральные модели с абсурдно высокими цены MSRP

Подводя итог, можно с уверенностью заявить, что nvidia, стремясь максимально уменьшить размер печатной платы, ухудшила подсистему мощности, что привело к обсужденным проблемам. Хотя снижение производственных затрат за счет устранения нескольких резисторов кажется сомнительным, это нельзя полностью исключить. Скорее всего, упрощение также повлияло на контроллер питания, что может дополнительно снизить затраты, но, к сожалению, за счет функциональности и безопасности использования. Это не тот шаг, который следует сделать, тем более что предыдущее поколение видеокарт боролось с серьезными проблемами с силой. Наконец, я хотел бы добавить оригинальный комментарий: обучаясь в электронной технической школе, он всегда был оплачен необходимости резисторов в параллельных цепях, в том числе транзисторы, чтобы заставить ровный поток тока. Nvidia, упрощая проект, допустил ошибку, которую можно назвать основным, почти «детским садом» в мире дизайна электроники. Такое пренебрежение в лучших продуктах, таких как графические карты RTX, вызывают удивление и разочарование.

https://www.youtube.com/watch?v=kb5yzmovq

Источник: yt (@actally Hardcore Overclocking)
