Охлаждение без шума: электричество вместо фреона

Проблема избыточного тепловыделения в современной электронике – от мобильных устройств до мощных серверов – требует принципиально новых решений. Традиционные системы охлаждения – громоздкие компрессоры, шумные вентиляторы и химические хладагенты – достигают предела своей эффективности и миниатюризации.

Научное сообщество активно разрабатывает альтернативу, обещающую абсолютно бесшумный, компактный и экологически чистый радиатор: твердотельные охладители. Эта технология использует электричество непосредственно для выработки тепла, открывая путь для интеграции систем охлаждения непосредственно в микрочипы.

Основа технологии: как электричество производит прохладу

В основе этой многообещающей тенденции лежит электрокалорический эффект (ЕЭК – электрокалорический эффект) – физическое явление, при котором определенный материал меняет свою температуру при приложении или удалении внешнего электрического поля.

ЭЭК часто считают физической противоположностью пироэлектрического эффекта (появление электрического поля при изменении температуры). Чрезвычайно важно не путать электрокалорический эффект с термоэлектрическим эффектом (эффектом Пельтье), при котором изменение температуры происходит при прохождении электрического тока через контакт (соединение) двух разнородных проводников.

Чтобы понять механизм ЭЭС, необходимо знать, что все материалы состоят из атомов, образующих диполи — небольшие электрически нейтральные системы, в которых положительные и отрицательные заряды слегка смещены относительно друг друга.

Процесс охлаждения происходит в два этапа:

Разминка (аранжировка): Когда к материалу прикладывается электрическое поле, его диполи выстраиваются вдоль линий этого поля. Такое упорядочение уменьшает внутреннюю энтропию (меру хаоса). Материал вынужден отдавать избыточную энергию в виде тепла во внешнюю среду.
Охлаждение (хаотизация): Когда поле удаляется, диполи возвращаются в свое естественное хаотическое состояние. Для этого процесса им необходима энергия, которую они поглощают из окружающей среды, что приводит к охлаждению материала.

Циклируя этот процесс, можно обеспечить непрерывный отвод тепла от охлаждаемого объекта.

Контурная диаграмма электростатического потенциала горизонтально ориентированного электрического диполя бесконечно малых размеров. Яркими цветами обозначены самые высокие и самые низкие потенциалы (места противоположно направленных зарядов на диполе).

Электрокалорический эффект имеет глубокую историю: еще в 1887 году известный английский физик Уильям Томсон (лорд Кельвин) теоретически обосновал возможность его существования. Это происходит на основе принципа обратимости пироэлектричества — явления, при котором изменение температуры в кристаллах приводит к появлению электрического поля. Таким образом, Томсон предсказал, что обратный процесс, т. е. приложение электрического поля, должен вызвать соответствующее изменение температуры.

Эпоха Возрождения: открытие гигантского ESE

Ключевой прорыв, который вернул ESS в центр внимания, произошел в 2006 году, когда группа ученых под руководством А.С. Мищенко зафиксировал явление, получившее название «Гигантский электрокалорический эффект».

В своем исследовании группа Мищенко использовала тонкие пленки цирконата-титаната свинца (ЦТС), материала с сильными сегнетоэлектрическими свойствами.

Они обнаружили, что при приложении поля к пленке толщиной в несколько микрометров изменение температуры на ней достигало 12 К (Кельвина) вблизи источника тепла с температурой 220 °С. Этот скачок в десятки раз превышает предыдущие результаты и позволяет впервые рассматривать данную технологию как альтернативу существующим системам охлаждения.

Всего два года спустя, в 2008 году, это произошло. новый прорыв: гигантский ESE был обнаружен в сегнетоэлектрических полимерах, что приближает технологию к бытовому применению. Первоначально сополимер поливинилиденфторида и трифторэтилена (P(VDF-TrFE)) показал значительное адиабатическое изменение температуры более 12°C, но это произошло при температуре около 70°C.

Решающим достижением стало изменение его химической формулы: добавление хлорфторэтилена (CFE) позволило впервые получить этот гигантский электрокалорический эффект при комнатной температуре. Это открытие открыло путь к использованию CFE в компактных и экологически чистых охлаждающих устройствах для повседневного использования..

Разница в 12 °C достигается на самой тонкой пленке и может быть быстро повторена много раз. Используя большое количество таких слоев последовательно в качестве ступеней, ученые могут добиться значительного охлаждения и обеспечить общую разницу температур, достаточную для общего охлаждения, которая может конкурировать с обычными компрессорами.

Приложения и преимущества

Внедрение твердотельных охладителей обещает решить ряд острых проблем:

Во-первых, системы полностью исключить использование гидрофторуглеродов (ГФУ) и других химических хладагентов, используется в обычном оборудовании. Эти вещества влияют на парниковый эффект в десятки, а иногда и тысячи раз сильнее, чем углекислый газ (CO2). Их устранение делает охладители ECE экологически чистыми.

Второй, компактность и тишина. Отсутствие механических компонентов делает агрегаты бесшумными. Сами кулеры могут быть встроены непосредственно в чипы, что крайне важно для высокопроизводительных процессоров и чипов, где тепло необходимо отводить из минимально возможного пространства.

Третий, энергоэффективность. Лабораторные прототипы уже продемонстрировали эффективность, которая может превышать 60% теоретического предела, установленного циклом Карно (предел эффективности любого теплового двигателя).

Эти преимущества актуальны для всех отраслей: от компактных систем охлаждения для мощных центральных и графических процессоров до создания абсолютно бесшумных и энергоэффективных домашних холодильников и кондиционеров.

Риски и проблемы на пути к реализации

Несмотря на научные достижения, переход к серийному производству связан с серьезными инженерными проблемами. Это серьезный риск электрокалорическая усталость – снижение эффективности материала при многократном включении и выключении поля.

Чтобы обеспечить срок службы, сравнимый со сроком службы обычных холодильных систем, критическим требованием является то, чтобы стабильность материала составляла не менее десяти миллионов циклов без значительной деградации. Этот стандарт устанавливает высокую планку для дизайнеров.

Другая задача связана с требования к напряжению. Для достижения достаточного охлаждающего эффекта часто требуется высокая напряженность электрического поля. Интеграция таких систем в низковольтную бытовую электронику требует тщательного проектирования схем защиты и управления.

Наконец, важен вопрос масштабирование. Необходимо перейти от создания небольших лабораторных чипов к производству полномасштабных надежных систем теплообмена бытового и промышленного назначения. Эта инженерная задача требует создания сложных многослойных конструкций с эффективной циркуляцией теплоносителя.

ЕЭК против конкурентов: проблемы и преимущества перед существующими системами

Для оценки перспектив электрокалорического эффекта необходимо четко понимать его место среди существующих технологий рассеивания тепла. Например, на рынке систем охлаждения электронных устройств существует два подхода: тепловые трубки (пассивный теплообмен) с дополнительным отводом тепла через радиатор и системы жидкостного охлаждения (активное, высокоэффективное охлаждение).

С одной стороны, тепловые трубки — проверенное, простое и надежное решение, используемое в большинстве портативных устройств. Труба не генерирует холод; он просто эффективно передает тепло от горячего чипа к радиатору, используя фазовый переход жидкости внутри него. Системы с тепловыми трубками относительно тихие и недорогие, а их основным ограничением является то, что они не могут охлаждать процессор ниже температуры окружающего воздуха.. Рассеивающие радиаторы и вентиляторы для отвода постороннего тепла могут быть довольно громоздкими.

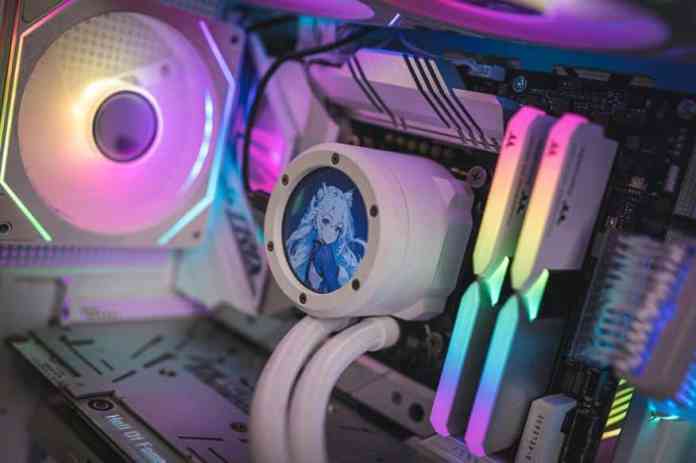

С другой стороны, системы жидкостного охлаждения – они обеспечивают высокую мощность за счет использования насосов и циркулирующей охлаждающей жидкости. Однако они также громоздки, требуют радиаторов, а их работа сопровождается шумом насосов и вентиляторов, не говоря уже о риске протечек. Как и тепловые трубки, системы водяного охлаждения не могут активно снижать температуру ниже температуры окружающей среды без дополнительного охладителя..

Именно здесь раскрывается главное преимущество электрокалорического эффекта.

ECE — это технология, которая активно генерирует прохладу. В отличие от пассивных или полуактивных систем, устройство ECE может эффективно снизить температуру чипа ниже температуры окружающего воздуха.

Кроме того, элементы ECE можно интегрировать непосредственно в кристалл чипа в виде тонких пленок, что делает их чрезвычайно компактными и бесшумными. Именно эта уникальная способность – активная полупроводниковая генерация холода без компрессоров и хладагентов – делает ECE многообещающей технологией будущего. В ближайшем будущем он не заменит дешевые тепловые трубки в каждом ноутбуке, но станет жизнеспособным решением для микроэлектроники и носимых устройств сверхвысокой плотности, где объем и шум традиционных систем неприемлемы.

Заключение

Учитывая постоянное увеличение тепловыделения в микроэлектронике, твердотельное охлаждение можно рассматривать как следующий неизбежный этап развития технологий. Решение инженерных задач — лишь вопрос времени и инвестиций в дальнейшие исследования.
