Представляем беспроводной ПК BTF 3.0 — даже его источник питания является беспроводным
Основатель проекта DIYApe, создатель концепции материнской платы BTF (Назад в будущее) с разъемами питания сзади, представил третий вариант своей конструкции. BTF 3.0 выводит идею беспроводных вычислений на новый уровень. Он уже представил свою идею таким компаниям, как Asus, MSI и Colorful, которые стали ключевыми партнерами продуктов BTF первого и второго поколений.
Конечно, проект BTF сложно назвать успешным, но показательно, что за ним стоят несколько крупных OEM-производителей ПК. Если бы проект ограничился одним брендом, он, вероятно, никогда бы не вышел за рамки прототипа. Разработка открыта для любого бренда, желающего ее использовать, поэтому уже существуют BTF-совместимые материнские платы, видеокарты и чехлы, скрывающие большую часть кабелей внутри компьютера.
Одной из последних разработок в рамках концепции BTF является флагманская видеокарта Asus ROG Matrix RTX 5090. Производитель совместил в ней новый интерфейс питания GC-HPWR с привычной схемой питания через разъем 12В-2х6, что позволяет добиться максимальной мощности графического процессора 800 Вт.
В рамках первого поколения концепции BTF разъемы питания и порты на передней панели были просто перенесены на заднюю часть материнских плат. Многие производители пытались реализовать эту идею по-своему, но только сейчас она приближается к единой спецификации благодаря производителям корпусов, выпускающим собственные решения, готовые для скрытых разъемов. Во втором поколении материнские платы теперь имеют BTF-контакты для питания видеокарт, что устраняет необходимость в видимых кабелях питания PCIe в совместимых корпусах.

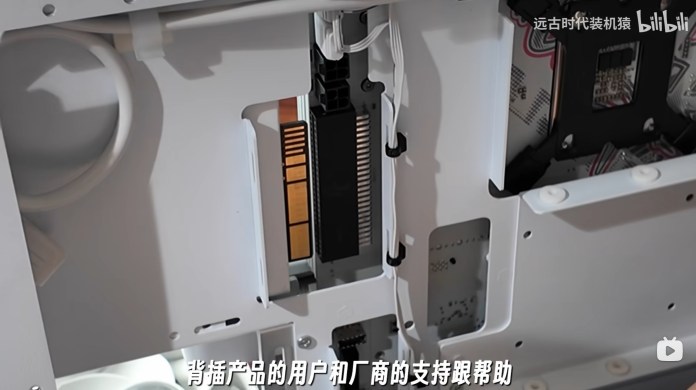

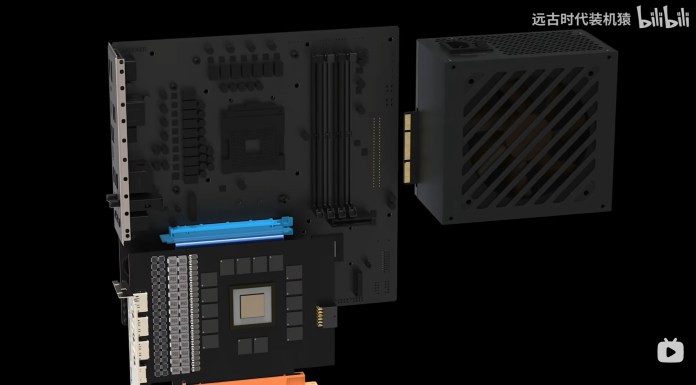

BTF 3.0 заимствует идею разъема объединительной платы из BTF 2.0 и превращает ее в комплексную спецификацию всей системы. ЦП, графический процессор и материнская плата используют один разъем питания с позолоченными контактами на задней панели материнской платы, рассчитанный на мощность до 2145 Вт, причем 1680 Вт зарезервировано для процессора и графического процессора.

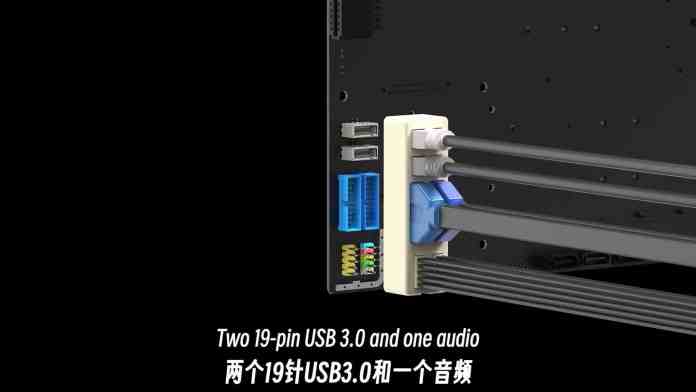

Входные/выходные разъемы передней панели, такие как USB-C, USB 3.0, аудиоразъемы и т.п., объединены в один блок, который также расположен на задней стороне платы и соединяется с шасси одним жгутом кабелей. Дополнительные 4-контактные разъемы на задней панели платы обеспечивают питание до четырех дисков SATA, заменяя отдельные кабели питания SATA.

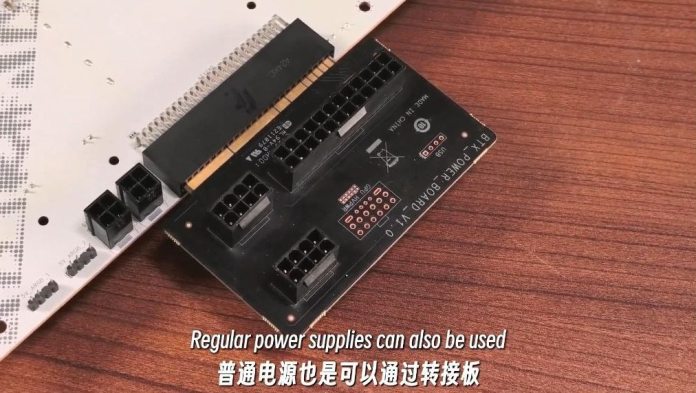

Система питания также была переработана и оснащена беспроводным питанием. В блоке питания BTF 3.0 используется позолоченный плоский разъем вместо 24-контактных разъемов и PCIe. Таким образом сохраняется возможность подключения устройств стандарта ATX 3.0 через переходник.

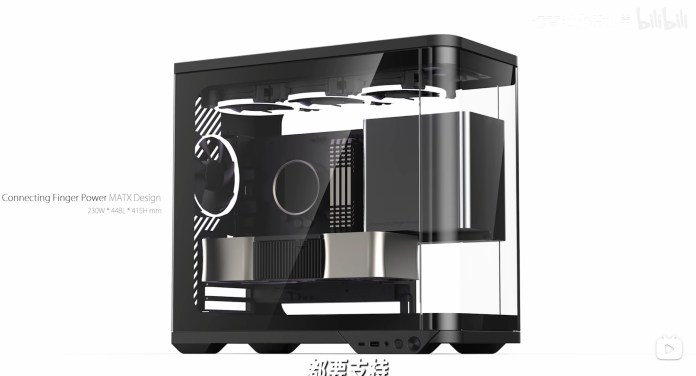

Блок питания BTF 3.0 расположен в системе справа от материнской платы, что способствует гармонизации цепей питания процессора и оставляет место для радиатора водяного охлаждения. Видеокарты построены по гибридной модели: на них сохранены боковые разъемы питания (12В-2×6), но может быть оснащен небольшой платой-переходником с остроконечным разъемом для сборок BTF. Это сделает видеокарты совместимыми не только с системами BTF, но и с обычными материнскими платами ATX.
Согласно концепции BTF 3.0, корпус компьютера должен поддерживать как функции разъема BTF, так и стандартный аппаратный монтаж, поддерживать системы жидкостного охлаждения BTF с короткими трубками, а также обеспечивать четкую прокладку кабеля от процессорного блока.

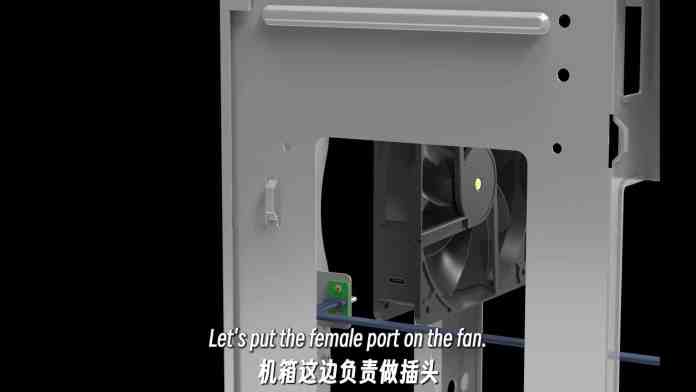

Корпус также должен поддерживать установку вентиляторов без видимых силовых кабелей, предусматривая предустановленные разъемы питания для последних, а также концентраторы RGB. Также есть дополнительная возможность подключить питание вентилятора совсем без кабелей. Такая схема подходит, например, для установки фронтальных вентиляторов.

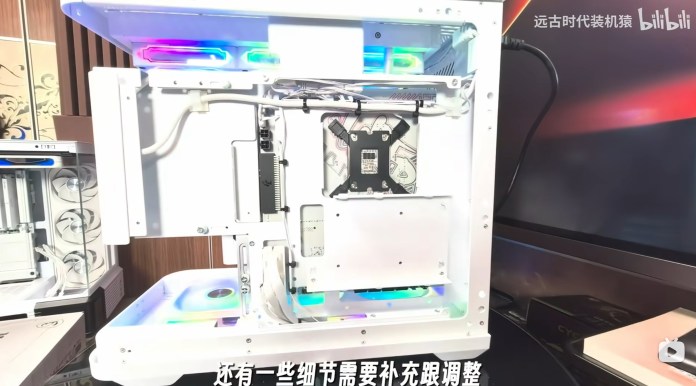

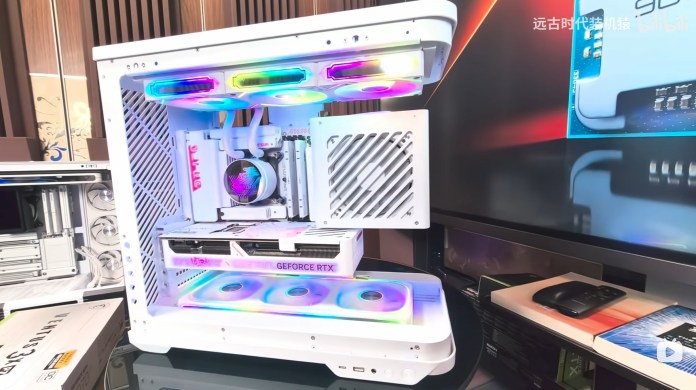

Чтобы доказать, что BTF 3.0 — это больше, чем просто слайды, основатель DIYAPE продемонстрировал полностью собранную систему разработки образцов. Созданию первого полноценного концептуального ПК, соответствующего новой спецификации, помогли компании Colorful и Segotep, предоставившие совместимую видеокарту, корпус и блок питания.
По словам Эйпа, система теперь почти соответствует стандарту «отсутствия видимых кабелей», которым он когда-то восхищался в компьютерах Apple Mac Pro. Последнее, чего не хватает, прежде чем сборка достигнет своей цели, — это реализация цепей питания для вентиляторов.
BTF 3.0 пока остается лишь предложением. Его принятие теперь зависит от того, сколько брендов заинтересуются этой идеей и решат поставлять совместимые материнские платы, видеокарты, блоки питания, корпуса, кулеры и вентиляторы. На данный момент концептуальный ПК Colorful является первым публичным доказательством того, что концепция полной сборки системы без кабелей может быть реализована в потребительском игровом ПК.
