Сделал резервный блок питания на 1500 Втч за половину цены в магазине
Когда во время грозы в моем домашнем офисе стали случаться частые отключения электроэнергии, я понял, что мне нужен резервный источник питания для моей рабочей конфигурации. Работа за стационарным компьютером, ноутбуком и другими устройствами во время перерывов, длившихся 1-3 дня, означала, что мне нужен серьезный ресурс. Подсчитав свои потребности в электроэнергии, я обнаружил, что мне понадобится электрическая фоновая электростанция с емкостью аккумулятора около 1500Втч и инвертор мощностью 3000Вт, чтобы справиться с выпуском моего оборудования.
Рынок предлагает множество отличных вариантов для этого диапазона мощностей. Коммерческие электростанции этого типа обеспечивают надежную работу с блестящими характеристиками, гарантиями и клиентским обслуживанием. Однако, учитывая цены от 700 до 1200 долларов за мощность 1500 Втч с инверторами мощностью 3000 Вт, я не был в восторге от того, что платил высокие цены за функции, которые мне не нужны. Поскольку это будет служить в основном для аварийного резервного питания, а не для ежедневного использования, мне не нужна была фантастическая интеграция приложений, контроллеры солнечного заряда с оптимизацией MPPT или элегантный дизайн.
Поскольку у меня не было опыта постройки подобных «силовых установок», я решил создать свою, используя базовые комплектующие. Я хотел, чтобы простейшая конфигурация работала. Больше всего меня удивило то, насколько дешевле и проще было сделать портативную электростанцию самостоятельно, если придерживаться только базового функционала. Я построил свой всего за 400 долларов, и мне пришлось соединить всего три компонента.
Компоненты, которые я использовал для этой конфигурации
Только самое важное.
Многие вещи, которые необходимо учитывать при покупке портативного резервного источника питания, также актуальны и при выборе деталей для сборки устройства «Сделай сам». я выбрал Аккумулятор LIFEPO4 12 В 120 Ач со встроенной системой управления аккумулятором (BMS)что обеспечивает вместимость 1536 вод. Стоят эти аккумуляторы около 150-300 долларов в зависимости от марки и характеристик, при этом качественные устройства выдерживают более 4000 циклов зарядки.
Одним из преимуществ портативной электростанции перед генератором является во многом ее бесшумная работа. Единственный шум, который вы услышите, обычно исходит от инвертора. Поэтому я выбрал чистый синусоидальный инвертор мощностью 3000 Вт с двумя вентиляторами и большими радиаторами для лучшего пассивного охлаждения. Это позволяет мне работать с компьютером и монитором полностью на пассивном охлаждении, что делает его абсолютно бесшумным.S Эти инверторы обычно стоят 100-200$, в зависимости от производительности и качества работы.
В системе зарядки используется 60-контактное устройство LIFEPO4 напряжением 14,6 В, которое может полностью зарядить аккумулятор емкостью 120 Ач примерно за 2 часа. Эти интеллектуальные зарядные устройства стоят 70–230 долларов США и включают в себя такие функции безопасности, как защита от перенапряжения, контроль температуры и автоматическое прекращение зарядки. Обязательно обратите внимание на эти функции, поскольку они помогают предотвратить множество проблем, которые приводят к преждевременному выходу из строя портативных источников питания. Мне повезло, и я нашел модифицированный серверный блок питания, который предлагает всю эту защиту по цене ниже, чем обычные рыночные цены.
Цены на эти комплектующие могут сильно различаться. Если вы ориентируетесь на дорогие детали, вы фактически можете потратить больше, чем если бы вы просто покупали электростанции коммерческой сети. Рекомендую выбирать базовые детали. Просто не забудьте проверить приемлемые характеристики и очень хорошие отзывы.
Настройка предельно проста
Достаточно легко собрать каждому.

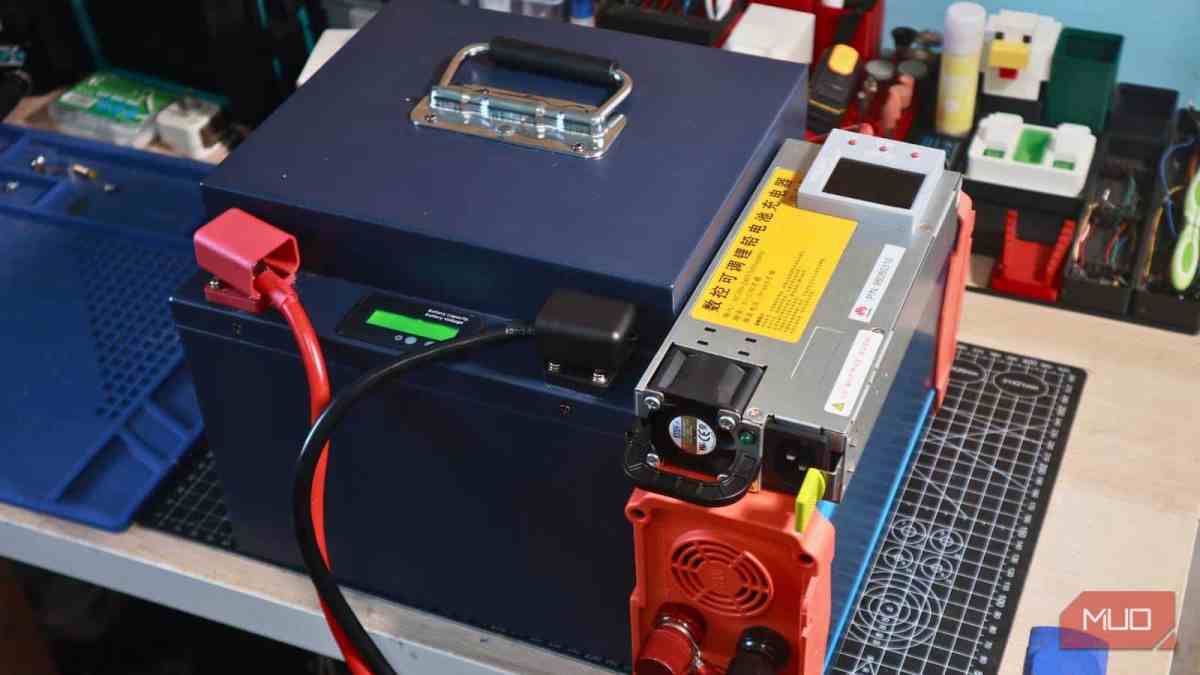

Сборка этой силовой установки оказалась чрезвычайно простой. Большинство резервных станций DIY включают в себя обширные модификации набора инструментов, такие как резка нестандартных панелей, монтаж дисплеев на одной плоскости и создание решений для постоянной установки. Я выбрал другой подход и в целом просто запихал все компоненты в просторный и удобный ящик для хранения инструментов. Хоть она и занимает больше места, чем компактная конфигурация, само наличие моей платформы в ящике позволяет мне заменять, модернизировать и использовать один из компонентов вне платформы не по назначению. Кроме того, колеса ящика облегчают транспортировку.
Как и следовало ожидать от такой конфигурации, процесс сборки достаточно элементарен. Я подключил клеммы аккумулятора к инвертору и зарядному устройству, используя разъемы, поставляемые вместе с компонентами. Затем я закрепил каждый компонент в ящике для инструментов, используя существующие точки крепления и несколько дополнительных креплений. Никакого сверления и сложной проводки. Вероятно, это максимально простая установка, которую можно достичь для электростанции «Сделай сам», идеально подходящей для таких людей, как я, у которых нет времени и которым просто нужна быстрая установка, которая работает надежно.
В общем, этот подход идеально подходит для моей ситуации, поскольку ящик для инструментов всегда находится рядом с моей компьютерной конфигурацией из-за ограниченного пространства в моем домашнем офисе. Замечательно, что все остается модульным и может быть модернизировано. Если позже я захочу изменить некоторые компоненты или увеличить емкость, я смогу это сделать, поскольку у меня большой корпус с дополнительным пространством.
Я использую эту платформу уже несколько месяцев, и несколько раз, когда она мне была нужна, она работала безупречно. Она смогла накормить мой настольный компьютер примерно за семь часов, одновременно заряжая несколько моих устройств.С Несколько раз я даже использовал его для питания некоторых своих электроинструментов по кабелю, работая над проектом вне дома.С
Тем не менее предлагаю вам покупать меньше портативных резервных источников питания.
Подумайте об истинной переносимости вместе с вашим основным конфигурация.
Портативность может означать разные вещи для разных людей. Однако портативные электростанции мощностью 1500 Вт я бы назвал полупортативными. Хотя их можно принести на руки, они больше предназначены для перевозки в автомобиле. Будь то портативная станция из «Сделай сам» или это коммерческая модель, эти устройства все равно довольно тяжелые — 13-25 кг(вся моя установка весит 17 кг). Вот почему я поставил свой на прокатный инструмент для инструментов.
Несмотря на то, что у вас есть более крупная конфигурация, я все же рекомендую приобрести меньшую по-настоящему портативную станцию или блок питания большой емкости. Эти устройства меньшего размера обычно весят 3–9 фунтов и имеют мощность 300–700 Втч. Они идеально подходят для ситуаций, когда вам нужна реальная мобильность, например, для удаленной работы в кафе или рабочем центре, поездки на пляж или в чрезвычайных ситуациях, которые могут потребовать быстрой эвакуации.
Построить портативную электростанцию типа «сделай сам» проще, чем когда-либо.
Наличие готовых аккумуляторов LifePo4 сделало портативные электростанции типа «Сделай сам» чрезвычайно доступными. До этого пользователям приходилось сваривать десятки аккумуляторов 18650, устанавливать сложные системы BMS или довольствоваться большими и тяжелыми свинцово-кислотными аккумуляторами. Современные аккумуляторы LIFEPO4 поставляются со встроенными системами управления аккумуляторами, что исключает необходимость сложной проводки и программирования. Это делает электростанции Прай Сэм доступными для большего числа людей с ограниченным оборудованием и знаниями для изготовления аккумуляторных батарей.
Если вы планируете собрать подобную станцию для питания такой производительной конфигурации, как моя, рассмотрите возможность объединения ее с ИБП. В случае внезапных перебоев в электроснабжении ИБП дает вам достаточно времени, чтобы переключиться на самодельную электростанцию для более длительного резервного питания. Эта комбинация обеспечивает беспроблемную защиту вашей рабочей конфигурации.
Не позволяйте вспышкам электроэнергии застать вас врасплох. С помощью базовых инструментов и за один день выходных вы можете построить электростанцию, обеспечивающую такое же количество энергии, как и коммерческие устройства, за исключением половины цены, которую вы увидите в магазинах.
Оригинал принадлежит Джейрику Манингу, Муо.
