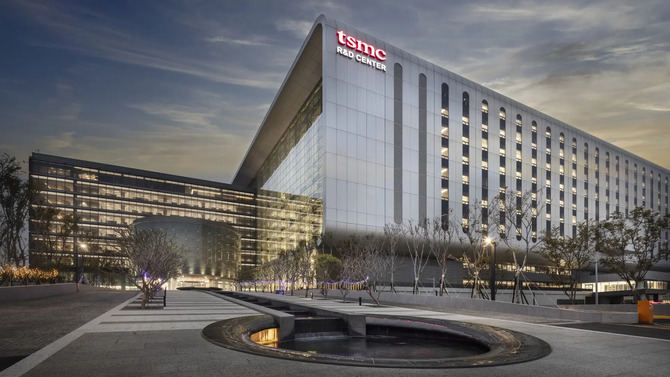

TSMC инвестирует 28,6 млрд долларов в еще три 2-нм завода на Тайване. Производство планируется начать в 2026 году.

TSMC не сбавляет обороты в гонке за доминирование на рынке самых передовых чипов. Дебют 3-нм (N3) технологии стал громкой темой, и тайваньский гигант выставляет на стол еще одну мощную карту. Речь идет об инвестициях, то есть о строительстве трех новых гигантских производственных предприятий, специализирующихся исключительно на литографии 2 нм (N2). Этот шаг делает больше, чем просто увеличивает силу. Это стратегический шаг, призванный закрепить позицию компании как мирового лидера на долгие годы вперед.

Инвестиции TSMC в три дополнительных завода N2, использующих революционную архитектуру GAAFET, являются стратегическим и гигантским ответом на приобретенные производственные мощности, укрепляя доминирование тайваньцев на долгие годы вперед.

Тайваньский чиновник заявил, что масштабные инвестиции TSMC в США — это стратегия отказа от поддержки Intel

TSMC подтвердила сообщения о планах построить три дополнительных завода на Тайване, которые присоединятся к уже строящимся центрам в Синьчжу и Гаосюне. Общая стоимость этого предприятия достигает ошеломляющих 900 миллиардов новотайваньских долларов, что примерно соответствует примерно 28,6 миллиардам долларов США. Такая тотальная мобилизация капитала в секторе высокого класса не имеет себе равных и является прямым ответом на гигантский спрос, который уже распродал почти все первоначальные производственные мощности N2 до 2026 года. Неудивительно, что основным драйвером этого безумия остается Apple, которая, как сообщается, зарезервировала для себя более половины первоначальных пластин.

Процессоры и видеокарты будут дороже. TSMC повысит цены на пластины для продвинутой литографии

Ключевым изменением в технологии N2 является отказ от транзисторной архитектуры FinFET (которой TSMC придерживалась до 3 нм) в пользу Gate-All-Around (GAAFET) в номенклатуре TSMC, известной как Nanosheet. Представим FinFET как путь, по которому трафик (текущий) может проходить только в трех направлениях. GAAFET подобен туннелю, в котором ворота окружают проводник со всех сторон (360 градусов), давая инженерам беспрецедентный контроль над потоком электронов. Это изменение позволяет увеличить плотность транзисторов (примерно на 15 процентов по сравнению с N3E), но, прежде всего, обеспечивает значительный скачок в энергоэффективности. На 10–15 процентов выше эффективность при том же энергопотреблении или на 25–30 процентов ниже энергопотребление при той же производительности.

Завод TSMC Fab 21 в Аризоне производит чипы NVIDIA Blackwell по 4-нм техпроцессу. Конец ли это зависимости от Тайваня?

Что это значит для пользователя? Короче говоря, мы получим ноутбуки, которые будут работать дольше, и смартфоны, которые не будут так сильно нагреваться под нагрузкой и в то же время будут предлагать лучшую скорость отклика и мощность в задачах искусственного интеллекта, которые становятся все более требовательными. С точки зрения рынка ожидается, что дополнительные заводы TSMC обеспечат ежемесячную производственную мощность 100 000–120 000 пластин в год, что чрезвычайно важно для компаний, разрабатывающих системы для искусственного интеллекта, высокопроизводительных процессоров и графических процессоров. Таким образом, каждый может получить пользу.

Источник: Liberty Times Net, The Chosun Daily, Wccftech.
