USB -символы: мы декодируем все значки скорости и функциональности этих портов
USB: Где бы мы были без него? Представленный в конце 1990 -х годов, как универсальная замена для нескольких портов и ссылок, которые были общими для устройств, USB революционизирует способ использования компьютеров и теперь стал стандартным способом подключения периферийных устройств и устройств внешнего хранения к компьютеру, ноутбуку или смартфону. Дни последовательных и PS/2 портов прошли, и на их месте появился относительно простой стандарт.
Ну, немного. Хотя USB действительно намного удобнее, чем иметь дело с двумя или тремя различными видами портов материнской платы, протокол не такой монолитный, как мы думаем. Хотя разъемы, такие как USB-тип Mini B и Micro USB, больше не используются в новых пользовательских устройствах, сегодняшние повсеместные USB-A и USB-C-порты по-прежнему поддерживают запутанный набор скоростей и стандартов.
К счастью, USB-Implemence Forum (USB-IF) Представьте выбор значков, которые позволяют пользователям быстро идентифицировать протокол, который использует USB -порт, и, соответственно, производительность, которую он предлагает. К сожалению, не каждое устройство или компонент использует эти логотипы, поскольку они требуют платной сертификации. Тем не менее, с 2025 года, это официальные персонажи, одобренные USB-IB для портов USB, и мы обратим на них внимание. Тем не менее, с годами логотипы и товарные знаки изменились, поэтому мы упомянем более старые версии логотипов, если это возможно.
USB 2.0
USB 2.0 — не первая версия, но это тот, кто вводит протокол в использовании и звучит как смертельный сигнал для старых устаревших серийных и параллельных портов, поэтому мы начинаем отсюда. Кроме того, вы вряд ли скоро встретите порты USB 1.0 или 1.1, даже с наиболее бюджетными компьютерными устройствами.
Введено в качестве стандарта в апреле 2000 года, USB 2.0 изменил правила игры, принесло скорость передачи 480 Мбит / с, которая превысила 12 Мбит / с на USB 1.1. Эти повышенные скорости означали, что USB теперь можно использовать для требования ширины периферийных устройств, таких как адаптеры Wi-Fi, освобождая пользователей от обязательства установить их на компьютеры. Но USB 2.0 не только сделал USB Mass, но и введенный знаковой логотип USB TridentС
Этот логотип будет изменен, когда USB-IF представит новые и более быстрые протоколы-по крайней мере, до введения этих стандартов, но обычные старые, беспрецедентные трезубец Это не распространено в наши дни. Например, производители ноутбуков в большинстве случаев отказались от USB 2.0. Даже один из самых дешевых ноутбуков до 100 долларов в Amazon-Samsung Chromebook 4, предпочитает USB-C и USB 3.0. Некоторые основные материнские платы для геймеров по -прежнему имеют порты USB 2.0, но большинство из них используют текст вместо логотипа Trident. Даже USB-IF, похоже, оставил USB 2.0 за спиной, с его нынешней иконографией, начиная с USB 3.0.
USB 5 Гбит / с (USB 3.0, USB 3.1 Gen 1, USB 3.2 Gen 1)
Третье поколение протокола USB — USB 3.0 — Началось в ноябре 2008 года и принесла с собой огромное увеличение теоретической максимальной скорости до 5 Гбит/с (или 625 Мбит/с). Тем не менее, даже самое слабое устройство USB 3.0 должно быть в состоянии удвоить скорость продуктов USB 2.0, что делает его серьезным обновлением, даже если в большинстве случаев полные 5 Гбит / с являются недоступными.
Затем USB-IF представили несколько обновлений USB 3.0, что привело к смене маркировки. В 2013 году USB 3.0 был переименован в USB 3.1 Gen 1, а новая версия 10 Гбит / с была представлена в виде USB 3.1 Gen 2. Гбит / с и 20 Гбит / с и 20 Гбит / с и 20 Гбит / с и 20 Гбит / с и 20 Гбит / с и 20 Гбит / с и 20 Гбит / с и 20 Гбит / с и 20 Гбит / с. Смутно, верно? Представьте, что вы испытали это в опьяняющей среде 2010 -х годов. USB-IF знал о путанице и попытался упростить брендинг для потребителей в 2019 году, например, как Введены бренд USB SuperSpeed 5 Гбит / с и логотип порта на основе старого логотипа Trident, добавив буквы «SS» в основаниях Trident и число «5», чтобы указать скоростьС

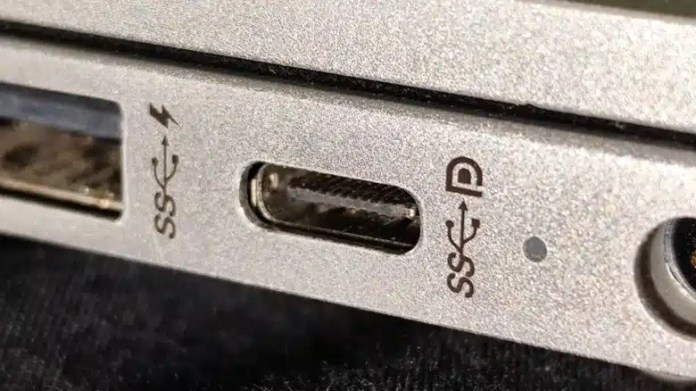

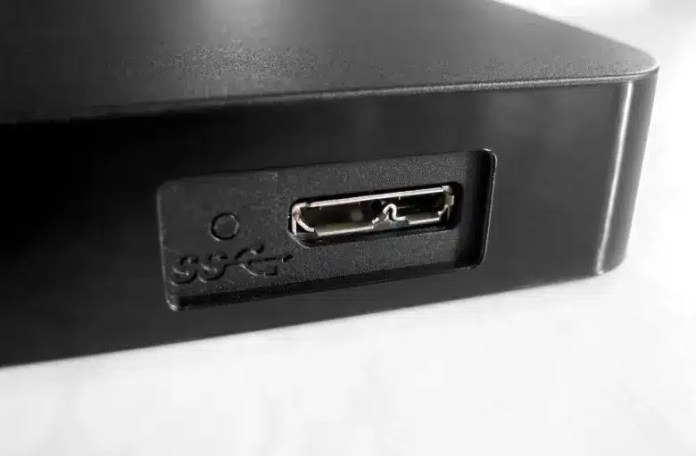

Но это быстро изменилось и оT 2021 далее порты USB 5 Гбит / с обозначены стилизованным USB -кабелем и текстом «5 Гбит / с». Но это только официальное руководство; Производители иногда используют другие способы, чтобы указать порты USB 3.0, включая использование синих USB -портов. Некоторые, такие как ноутбук Lenovo Legion 7i Gen 9, даже придерживаются старого логотипа USB 3.0 SuperSpeed.
USB 10 Гбит / с (USB 3.1 Gen 2, USB 3,2 Gen 2)
Следует за USB 10 Гбит / с — Текущее название протоколов, которое вы, возможно, знаете как USB 3.1 Gen 2 и USB 3.2 Gen 2. Как мы обсуждали в предыдущем разделе, USB 3.1 Gen 2 появился на этапе в 2013 году, удвоил теоретическое максимальное доказательство протокола до 10 Гбит/с, или 1250 Мбит/с. Большинство устройств не могли использовать максимум этого соединения, например, некоторые внешние SSD (например) вместо этого указали максимальную скорость передачи около 1000 МБ/с, но это все еще было долгожданным увеличением скорости.
Как и его более медленный аналог, он пережил несколько изменений в названии, впервые стал USB 3.2 Gen 2 в 2017 году, прежде чем USB-IF представил USB SuperSpeed 10 Гбит / с для использования клиентами в 2019 году, после чего этикетка «SuperSpeed» для всех вариантов USB в 2019 году, после чего этикетка «SuperSpeed» для всех вариантов USB Текущий логотип USB-IF для порта USB 10 Гбит / с точно такой же, как и логотип USB 5 Гбит / с, только с «10 Гбит / с» вместо «5 Гбит / с» по более медленному протоколуS заменил версию старого логотипа Trident SuperSpeed, который имел строчную букву «10» над одной из ветвей Тридента.

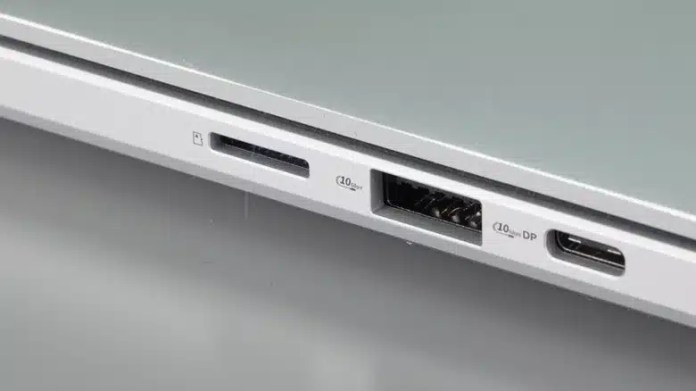

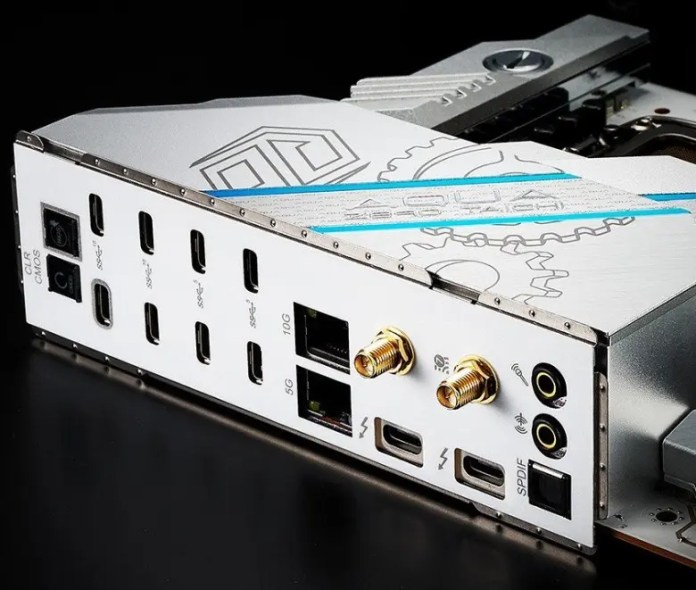

Однако, как и следовало ожидать, не каждый производитель придерживается официальной маркировки USB-IF. Например, многие игровые материнские платы используют Red USB -порты, чтобы указать порт USB 10 Гбит / с. Более интересно, что некоторые производители, такие как Asrock, фактически используют старый логотип Trident для USB -портов 5 Гбит / с и 10 Гбит / с на некоторых материнских платах.
USB 20 Гбит / с (USB 3.2 Gen 2 × 2)
Устройство USB 3.0 достигла своего пика в 2017 году, когда USB-IF представила то, что первоначально называлось USB 3.2. Эта новая версия сможет достичь 20 Гбит / с и была совместима только с разъемами и портами USB-C. Конечно, как вы, вероятно, уже знаете, имя USB 3.2 не требуется, по крайней мере, не совсем. В 2019 году USB-IF переименовал протокол 20 Гбит / с до USB 3,2 Gen 2 × 2, таким образом, переименовано в то, что было известно как USB 3.1 Gen 1 и Gen 2, USB 3,2 Gen 1 и Gen 2.
Как и USB 10 Гбит / с, официальное использование потребительского использования — хотя немногие компании следовали совету — это было иначе, причем числа поколений выпадали в пользу USB SuperSpeed 20 Гбит / с. Это, без SuperSpeed, в настоящее время сертифицировано методом USB-IF для обозначения этого протокола: USB 20 Гбит / с. Логотип такой же, как и все предыдущие, которые мы видели, только с большим числом. Тем не менее, в 2010 году USB 20 Гбит / с имел другой логотип, а классические Tridents добавили индикатор SuperSpeed «SS» и «20».
USB 40 Гбит / с (USB4)
Через чуть более десяти лет на USB 3.0 USB-IF наконец-то представил обновление большой версии в 2019 году-USB4. Новый USB4 принес с собой еще одно двукратное увеличение теоретической максимальной пропускной способности протокола до 40 Гбит/с, или невероятные 5000 МБ/с, такую молниеносную скорость, что самые быстрые переносные SSD, необходимые для облегчения переноса данных.
В своем дебюте порты USB4 должны были использовать совершенно новую версию Classic Trident. Это Был также современный небольшой полукруга вокруг числа «40», Вероятно, чтобы добавить больше визуального стиля (и отделить его от изображений USB 3.0).

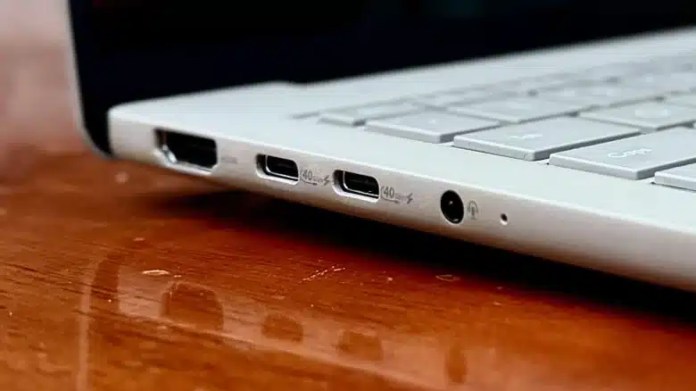

Но этот логотип не длится долго. USB-IF представил текущие руководящие принципы логотипа в 2021 году, прежде чем отказаться от бренда SuperSpeed в следующем году-и да, это Логотип, который вы, вероятно, уже знаете, состоящий из скорости передачи и стилизованного USB -кабеля для акцентирования. Asus является одним из немногих крупных производителей устройств, которые подверглись сертификации для использования официального логотипа, и вы найдете логотип USB-IF на таких продуктах, как Light Asus Zenbook A14, на который мы недавно рассмотрели. Однако, учитывая тот факт, что к середине 2025 года было менее 2000 продуктов с сертификацией USB-IF, вы почти гарантируете много портов, поддерживающих USB 40 Гбит / с, без какой-либо маркировки, что, вероятно, делает первоначальную цель бессмысленной, но здоровье.
USB 80 Гбит / с (USB4 версия 2.0)
Чем больше всего меняется, тем больше они остаются. Как раз тогда, когда большинство из нас думали, что имена фиаско не будут повторяться с именами USB 3.x, USB-IF представил USB4 версию 2.0 в 2022 году. Конечно, это было с более удобным названием «USB 80 Гбит / с», но взгляд на «версию 2.0», вероятно, вызвал воспоминания о плохих старых временах USB 3.x в технической юнне.
В качестве положительной особенности можно отметить, что с USB 80 Гбит/с скорость удваивается до впечатляющих 80 Гбит/с или 10 000 Мбит/с. Да, USB теперь может достичь пяти скоростей передачи — по крайней мере, на бумаге.
К счастью, введение USB4 версии 2.0 USB-IF произошло после изменения логотипа в 2021 году, поэтому для протокола Всегда был только один логотип: уже известная двухмерная графика на изогнутом USB -кабеле и текст «80 Гбит / с»который обозначает скорость передачи.
Thunderbolt
Thunderbolt не USBS, однако, последние версии Thunderbolt используют разъем USB-C и находятся в кросс-совместимости с USB. Последняя версия протокола Intel может достигать того же предела в 80 Гбит / с, что и USB4, и оба достаточно похожи для некоторых устройств, таких как текущее поколение лезвия Razer Blade 18-сначала указать свой порт USB-C как порт Thunderbolt 5, а затем как порт USB4 2.0.

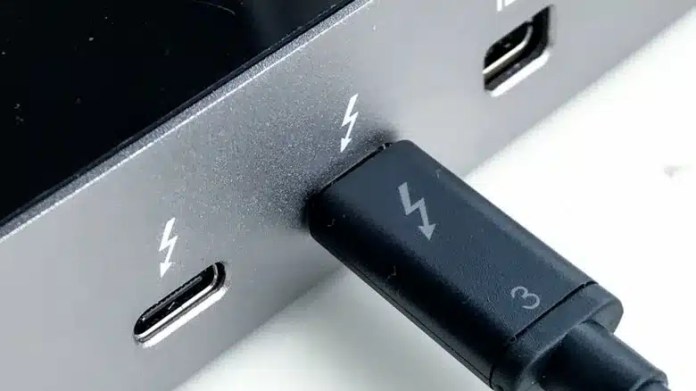

Официально, порт Thunderbolt требует, чтобы у него был логотип Thunderbolt, который представляет собой вспышку со стрелкой внизу.
USB Power
В 2012 году USB -F представил USB Power Delivery, Часто сокращается как USB PD. USB PD кодирует способность USB 2.0 и 3.0 подавать энергию на устройства, позволяя адаптерам питания подавать энергию 100 Вт с помощью совместимого кабеля и USB -порта. USB-if поднял это значение до 240 Вт с USB PD 3.1, представленным в 2021 году, и последняя версия-USB PD 3.2-регистрации поддержания регулируемых источников напряжения, что должно улучшить загрузку благодаря более подробным этапам напряжения.
DisplayPort через USB-C
Мы заканчиваем список DisplayPort через USB-C, который удобно отмечен присутствием логотипа DisplayPort к порту USB-C. DisplayPort через USB-C-или, чтобы дать ему правильное имя, режим DisplayPort Alternate (или ALT) был впервые введен VESA в 2015 году, прежде чем организация обновила протокол до версии 2.0 в 2020 году VESA Display-To-USA совместно
Они включают в себя отображение изображения с разрешением до 8 тыс. При 60 Гц, передачу данных на скорости USB 3,1 и блоки питания 100 Вт. Таким образом, порт USB-C, поддерживающий DisplayPort, может питать монитор и предоставить ему какие-либо данные только с одним кабелем.
